Горелки

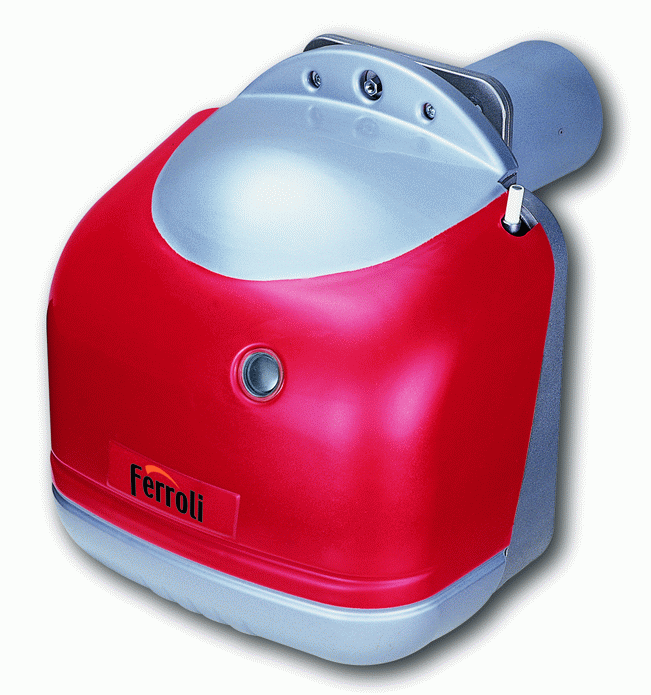

Газовые Sun M

Газовая горелка с возможностью работы в режиме модуляции

ОСОБЕННОСТИ КОНСТРУКЦИИ:

SUN M3/M6/M10 — одноступенчатые газовые горелки, диапазон мощности от 15 кВт до 120 кВт
SUN M20/M30/M50/M70 — двухступенчатые газовые горелки с возможностью прогрессивного либо модуляционного управления, диапазон мощности от 85 кВт до 875 кВт
компактный корпус горелки изготовлен из алюминия, кожух из пластмассы с термо- и звуковой изоляцией
унифицированная головка горелки с возможностью функционирования на природном либо на сжиженном газе (пропан) без необходимости замены головки
точная регулировка положения головки горелки относительно сопла при помощи микровинта
точная настройка объема воздуха, поступающего на горение при помощи сервопривода
электронный блок управления на базе микропроцессора
разъемы для подключения горелки к котлу в корпусе горелки
возможность эксплуатации как в двухступенчатом прогрессивном режиме, так и в режиме модуляции


Модель 3 6 10 20 30 50 70
Мощность
Минимальная мощность, кВт 15 30 50 85 110 150 295
Минимальная мощность 2я ступень, кВт - - - 135 150 255 435
Максимальная мощность, кВт 45 60 120 270 365 640 875
Общие характеристики
Вид топлива G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31 G20-G31
Число ступеней регулирования 1 1 1 2 2 2 2
Расход (G20)
Минимальный 1я ступень, м3/ч 1.6 3.2 5.3 28.6 38.6 67.7 92.6
Минимальный 2я ступень, м3/ч - - - 33.2 44.9 78.7 107.7
Максимальный 2я ступень, м3/ч 4.8 6.3 12.7 - - - -
Давление подачи газа (G20)
минимальное, мбар 20 20 20 20 20 20 20
максимальное, мбар 35 35 35 35 35 35 35
Давление подачи газа (G31)
минимальное, мбар 20 20 20 20 20 20 20
максимальное, мбар 35 35 35 35 35 35 35
Напряжение/частота тока, В/Гц 230/50 230/50 230/50 230/50 230/50 230/50 230/50
Потребляемая мощность, Вт 160 160 160 380 380 1100 1100
Класс электробезопасности X0D X0D X0D X0D X0D X0D X0D
Вес (брутто), кг 18.7 21.1 23.3 24.6 25.1 41.3 39.8
Управляющий газовый блок в комплекте в комплекте опция - MB-VEF опция - MB-VEF опция - MB-VEF опция - MB-VEF опция - MB-VEF



Жидкотопливные Sun G

  Дизельные горелки

ОСОБЕННОCТИ КОНСТРУКЦИИ:

Sun G3R/G6R/G6/G10/G20 — одноступенчатые жидкотопливные горелки, диапазон мощности от 13,3 кВт до 118,6 кВт (в комплектацию входит однофазный электропривод насоса и вентилятора)
Sun G10 2S/G20 2S/G30/G50/G70 — двухступенчатые жидкотопливные горелки, диапазон мощности от 95 кВт до 948,8 кВт (в комплектацию входит однофазный электропривод насоса и вентилятора для моделей G20 и G30 и трехфазный для моделей G50 и G70)
головка горелки оборудована завихрителем из штампованной нержавеющей стали и соплом из жаропрочной стали
точная регулировка положения головки горелки относительно сопла при помощи микровинта
точная настройка объема воздуха, поступающего на горение
кожух из пластмассы с термо- и звуковой изоляцией
клапан забора воздуха с гравитационным закрытием при остановке горелки
шестеренчатый насос со встроенным регулятором давления, фронтально расположенными штуцерами для подключения манометра и вакуумметра, байпасом, оборудованным блокирующим штифтом
пусковой трансформатор
разъемы для подключения горелки к котлу

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель 3 R 6 6 R 10 10 2S 20 20 2S 30 50 70
Мощность
Минимальная мощность, кВт 13.3 21.1 13.3 47.4 47.5 118.3 95 113.9 189.8 260.9
Минимальная мощность 2я ступень, кВт - - - - 63.2 - 118.6 225.3 335.8 474.4
Максимальная мощность, кВт 36 21.1 58.1 118.6 118.6 237.2 237.2 355.8 711.6 948.8
Общие характеристики
Вид топлива дизель дизель дизель дизель дизель дизель дизель дизель дизель дизель
Число ступеней регулирования 1 1 1 1 2 2 2 2 2 2
Расход
Минимальный 1я ступень, кг/ч 1.12 1.8 1.12 4 4 10 8 9.5 16 22
Минимальный 2я ступень, кг/ч - - - - 5.3 - 10 18 30 40
Максимальный 2я ступень, кг/ч 3 4.9 4.9 11.3 10 20 20 30 60 80
Расход (G31)
Минимальный 1я ступень, кг/ч 1.12 1.8 1.12 4 4 10 8 9.5 16 22
Минимальный 2я ступень, кг/ч - - - - 5.3 - 10 18 30 40
Максимальный 2я ступень, кг/ч 3 4.9 4.9 11.3 10 20 20 30 60 80
Давление подачи газа (G31)
Напряжение/частота тока, В/Гц 230/50 230/51 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50
Потребляемая мощность, Вт 220 170 220 130 160 570 400 400 1150 1150
Класс электробезопасности X0D X0D X0D X0D X0D X0D X0D X0D X0D X0D
Вес (брутто), кг 9.3 9.3 9.3 10.7 11.5 21.4 24.6 24.4 37.8 37.3


Пеллетные Sun P

  Пеллетная горелка

Пеллетная горелка сжигает спрессованные дровяные пеллеты в автоматическом режиме и обеспечивает значительное отличие от условий сжигания традиционной древесины, является самой экологически безвредной технологией отопления.
Пеллеты (спрессованные гранулы) производятся из сухих опилок, деревянной щипы (стружки), зерновых культур, зеленых стеблей растений, сена и других экологически безопасных материалов.

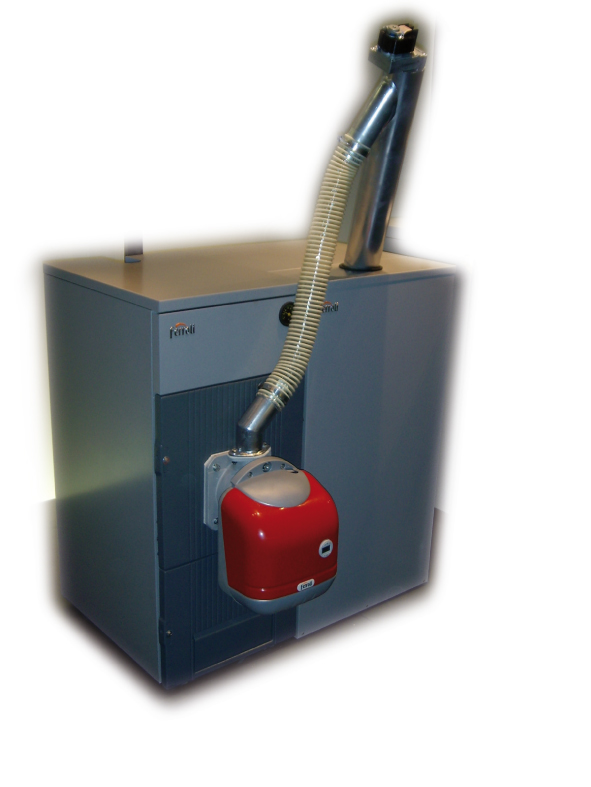

Пеллетная горелка SUN P7 может использоваться в комплекте с котлом GFG или котлами серии GF N.

Комплект поставки котла включает трубопровод с установкой шнековой подачи пеллет.

ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ:

035001X0 дверца на котел — 67,5 евро;
096000X0 бункер для пеллет емкостью 140 кг — 155,00 евро.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель 7
Мощность
Минимальная мощность, кВт 13.7
Максимальная мощность, кВт 34.1



Аксессуары Linea Gas

  Управляющие газовые блоки
Характеристики:
  • максимальное давление на входе 360 мбар
  • рабочая температура от -15 до+70"С
  • электропитание 230 В — 50 Гц
  • класс электробезопасности IP54

Компоненты газового блока в моноблочном исполнении:

  • газовый фильтр
  • стабилизатор давления
  • реле минимального давления
  • предохранительный клапан
  • регулировочный клапан.



Аксессуары Комплект для работы в режиме модуляции

  Регулятор RWF40 служит для эксплуатации горелки в режиме модуляции.

Компоненты регулятора:

регулятор RWF40;
погружной датчик температуры (0 — 130'С);
провода для подключения к горелке.
