Водогрейные котлы Prextherm T 3G

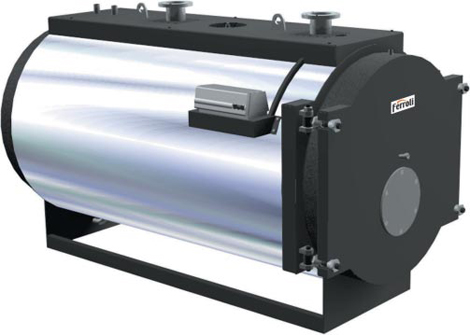

PREXTHERM T3G – это стальной трехходовой водогрейный котел, работающий на жидком или газообразном топливе, которое сжигается в топке с наддувом.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Проектное давление: 6, 8 и 10 бар.
Предельная проектная температура: 110°C или 120°C.
Топка больших размеров для малых удельных тепловых нагрузок (усилена омега-образными швами).
Большая площадь теплообменной поверхности.
Водоохлаждаемая инверсионная дымовая камера.
Низкие потери излучаемой теплоты благодаря изоляции корпуса котла минеральной ватой высокой плотности.
Повышенный кпд (не менее 92%), надежность в эксплуатации и низкий уровень NOx
Элементы кожуха сварены встык, специальная развальцовка топки и трубной доски (модели 6000-10000).
Сертифицировано на соответствие Евронормам согласно действующим законодательным актам Евросоюза.
Сертифицировано для применения на территории России.
Технология производства, а также сварщики одобрены и сертифицированы согласно нормам ЕС.
ЛЕГКОСТЬ ОБСЛУЖИВАНИЯ
Модели 1200 — 5200:
Люк в корпусе котла со стороны воды.
Дверца котла, в которой монтируется горелка, для осмотра топки и жаровых труб, может открываться в обе стороны.
Демонтируемая задняя камера дымовых газов.
Moдели 6000-10000:
Люк в корпусе котла со стороны воды.
Люки больших размеров в передней и тыльной частях котла.
Сверху котла предусмотрена площадка для обслуживания с лестницей и парапетом.
КОМПЛЕКТАЦИЯ КОТЛА
Котлоагрегат PREXTHERM T 3G поставляется в комплекте с электрическим щитом и аппаратурой регулирования и управления.
При необходимости (по отдельной заявке) в комплект поставки котла могут быть включены:
Рекуператор тепла.
Горелка.
Площадка для обслуживания с лестницей и ограждением (в базовой комплектации после модели 6000 и выше).
Коллектор для КИПиА.
Терморегулирующая аппаратура;
Вынесенный электрический щит.
ТЕРМОРЕГУЛЯТОРЫ
Встраиваемые в щит управления терморегуляторы FERROLI RVA 43.222 и 63.242 обеспечивают эффективное и надежное управление котлом и служат для оптимизации его обратной связи с системой отопления и горячего водоснабжения. Терморегулятор позволяет добиться существенного энергосбережения, обеспечения высокой комфортности.
Даже неопытный пользователь без труда сможет программировать следующие функции:
регулирование температуры в подающем контуре с учетом наружной температуры по программируемой кривой;
установка суточных или недельных программ системы отопления и горячего водоснабжения;
защита от легионеллы;
защита системы отопления и котла от замерзания;
автоматическое переключение с летнего на зимний режим.
Модель | 1200 | 1400 | 1760 | 2000 | 2300 | 2800 | 3400 | 4000 | 4600 | 5200 | 6000 | 7000 | 8000 | 9000 | 10000 | 12000 | 15000 | 17500 | 19500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Рабочие параметры | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производительность по теплу макс., кВт | 1200 | 1400 | 1760 | 2000 | 2300 | 2800 | 3400 | 4000 | 4600 | 5200 | 6000 | 7000 | 8000 | 9000 | 10000 | 12000 | 15000 | 17500 | 19500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Топочная мощность макс., кВт | 1297 | 1513 | 1902 | 2162 | 2500 | 3027 | 3700 | 4345 | 5000 | 5653 | 6522 | 7609 | 8697 | 9783 | 10870 | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
КПД котла, % | 92 | 92 | 92 | 92 | 92 | 92 | 92 | 92 | 92 | 92 | 92 | 92 | 92 | 92 | 92 | 92 | 92 | 92 | 92 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CO2 топливо-метан, % | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CO2 топливо-диз.топливо, % | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Термическое напряжение, МВт/м3 | 1.32 | 1.40 | 1.33 | 1.39 | 1.21 | 1.33 | 1.17 | 1.29 | 1.40 | 1.26 | 1.35 | 1.38 | 1.36 | 1.42 | 1.58 | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Объем камеры сгорания, куб.м | 0.99 | 1.08 | 1.43 | 1.56 | 2.07 | 2.28 | 3.15 | 3.36 | 3.56 | 4.49 | 4.81 | 5.50 | 6.38 | 6.90 | 8.40 | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Диаметр топки, мм | 700 | 700 | 800 | 800 | 920 | 920 | 1030 | 1030 | 1030 | 1100 | 1100 | 1100 | 1200 | 1200 | 1270 | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Длина топки, мм | 2008 | 2258 | 2310 | 2560 | 2570 | 2888 | 3200 | 3450 | 3700 | 3916 | 4236 | 4716 | 5126 | 5426 | 6012 | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Диаметр поворотной камеры, мм | 1120 | 1120 | 1310 | 1310 | 1520 | 1520 | 1700 | 1700 | 1700 | 1840 | 1840 | 1840 | 2000 | 2000 | 2140 | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Длина поворотной камеры, мм | 560 | 560 | 538 | 538 | 538 | 538 | 580 | 580 | 580 | 647 | 647 | 647 | 630 | 630 | 580 | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Объем котла, л | 2200 | 2450 | 3250 | 3650 | 4800 | 5250 | 5500 | 7250 | 7600 | 10500 | 12100 | 13500 | 17150 | 18200 | 19500 | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Падение давления со стороны воды 15°С, мбар | 35 | 52 | 45 | 50 | 70 | 65 | 90 | 130 | 170 | 140 | 120 | 150 | 210 | 230 | 180 | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Падение давления со стороны дымовых газов, мбар | 4.5 | 6.3 | 5.5 | 7.4 | 4 | 5.2 | 6.1 | 5.4 | 7.5 | 8.2 | 6.1 | 8.4 | 8.2 | 8.5 | 8.7 | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Максимальное рабочее давление, бар | 6, 8, 10 | 6, 8, 10 | 6, 8, 10 | 6, 8, 10 | 6, 8, 10 | 6, 8, 10 | 6, 8, 10 | 6, 8, 10 | 6, 8, 10 | 6, 8, 10 | 6, 8, 10 | 6, 8, 10 | 6, 8, 10 | 6, 8, 10 | 6, 8, 10 | 6, 8, 10 | 6, 8, 10 | 6, 8, 10 | 6, 8, 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Сухой вес котла (6 бар), кг | 3750 | 3900 | 5000 | 5250 | 5400 | 5950 | 7200 | 8700 | 9500 | 11900 | 13800 | 14700 | 17500 | 19700 | 23000 | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Сухой вес котла (10 бар), кг | 4150 | 4400 | 5550 | 6000 | 6300 | 6700 | 8000 | 9600 | 10800 | 12700 | 15000 | 16600 | 20500 | 21800 | 25000 | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Длина, мм | 3200 | 3450 | 3550 | 3840 | 3893 | 4170 | 4500 | 4650 | 4950 | 5200 | 6000 | 6500 | 6700 | 7000 | 7300 | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ширина, мм | 1540 | 1540 | 1760 | 1760 | 1890 | 2010 | 2010 | 2250 | 2250 | 2460 | 2500 | 2500 | 2710 | 2750 | 2950 | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Высота, мм | 1910 | 1910 | 2180 | 2180 | 2310 | 2430 | 2430 | 2655 | 2655 | 2780 | 2950 | 2950 | 3115 | 3200 | 3360 | - | - | - | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Расход дымовых газов, кг/ч | 2078 | 2424 | 3047 | 3463 | 3982 | 4848 | 5887 | 6926 | 7964 | 9003 | 9787 | 11418 | 13049 | 14680 | 16311 | - | - | - | - |
