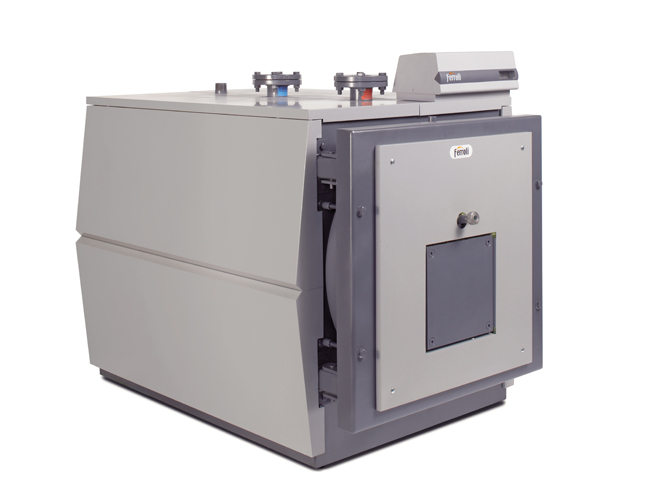

Водогрейные котлы Prextherm RSW

Стальной жаротрубный котёл

Котлоагрегаты серии Prextherm RSW – это водогрейные котлы с реверсивной топкой, предназначенные для дутьевых горелок.

Качество и надежность этих стальных котлов гарантируются опытом, накопленным группой компаний “Ferroli S.p.A.” в проектировании и производстве подобного оборудования. Благодаря этому котлы Ferroli по праву считаются одними из самых лучших в своём классе.

Среди основных технических преимуществ можно назвать следующие:

точный расчет формы теплообменника, которая обеспечивает оптимальное соотношение между количеством сгораемого топлива и площадью теплообменных поверхностей;
качество используемых материалов обеспечивает продолжительный срок службы оборудования.

К котлам Prextherm RSW относятся две серии изделий:

QUADRA SERIES 15 модификаций мощностью от 92 до 1060 кВт;
TONDA SERIES 6 модификаций мощностью от 1250 до 3600 кВт.

ОСОБЕННОСТИ КОНСТРУКЦИИ:
рабочее давление в базовом исполнении 6 бар (при специальном запросе возможно более высокое рабочее давление);
трубный пучок расположен над камерой сгорания, так что продукты сгорания всегда поступают в “горячее” окружение, что предотвращает риск образования конденсата;
горелка не отцентрована с камерой сгорания, а несколько смещена вниз, что помогает реверсированию пламени, уменьшает аэродинамическое сопротивление по газовому тракту, и, как следствие, расширяет рабочий диапазон генератора;
камера сгорания является полностью водоохлаждаемой, что увеличивает поверхность теплообмена и улучшает распределение тепловой нагрузки по стенкам;
стальной корпус полностью изолирован слоем стекловаты толщиной 80 мм, покрытой слоем прочного, износостойкого материала;
новые турбулизаторы обеспечивают улучшенный теплообмен с продуктами сгорания с одновременным снижением аэродинамических потерь по сравнению с другими решениями;
панель управления оборудована климатическим терморегулятором.

Передняя дверца

Для обеспечения максимального удобства в установке и обслуживании котла предусмотрена возможность смены направления открывания дверцы она: может быть навешена справа или слева. Для того, чтобы обеспечить герметичность топки, дверца сконструирована как часть единого контура хода дымовых газов. Особое внимание было уделено теплоизоляции.

Реализованное решение гарантирует минимум потерь теплоты и максимум термостойкости.

Футеровка дверцы моделей “Quadra” выполнена из керамического волокна, а в котлах серии “Tonda” предусмотрен двойной слой цемента с дополнительным слоем теплоизоляционного материала.

Для предупреждения утечек горячих дымовых газов (с течением времени это может стать причиной ожогов и деформаций) дверца оборудована двойным запором, в котором реализована новая система замыкания и центровки дверцы.

Теперь для установки дверцы строго по центру топки достаточно выполнить одно движение, и полная герметичность будет обеспечена. Пакет жаровых труб выступает за заднюю пластину на несколько миллиметров — это сделано для увеличения температуры вблизи сварных швов конструкции. Данное решение предупреждает образование конденсата и, как следствие, коррозию материалов.

Топка

С целью повышения эффективности теплообмена между дымовыми газами и горячей водой, подаваемой в систему отопления, котлы Prextherm RSW оборудуются герметичной топкой цилиндрической формы, в которой факел горелки заворачивается по направлению от низа к дверце топки, к месту через которое отработанные газы попадают в заднюю накопительную камеру.

Новые турбуляторы

Для котлов Prextherm RSW были разработаны новые турбуляторы, которые способствуют улучшению теплоотдачи дымовыми газами и одновременно обеспечивают меньшую, по сравнению с другими конструкциями, потерю напора.

Жаровые трубы

Пакет жаровых труб расположен над топкой. В результате дымовые газы всегда попадают в “нагретую” среду — благодаря этому исключается образование конденсата. Горелка расположена не по центральной оси топки, а несколько ниже. Это облегчает реверсию факела, уменьшает падение давления дымовых газов, и, как следствие, ведет к увеличению срока службы котлоагрегата. Для улучшения эффективности теплообмена и распределения тепловой нагрузки на стенки топки вся топка охлаждается (задняя часть в том числе). Стальной корпус полностью изолирован 80-миллиметровым слоем стекловаты, которая, в свою очередь, защищена слоем прочного износостойкого материала.

На входе воды, поступающей обратно из системы отопления, предусмотрена специальная отражательная пластина, назначение которой в том, чтобы обеспечить движение холодной воды по направлению ко дню котла.

Такое решение гарантирует равномерность теплообмена жидкости по всему сечению котла. В результате достигается максимальная эффективность теплообменных процессов при минимуме нагрузки на стенки котла.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
