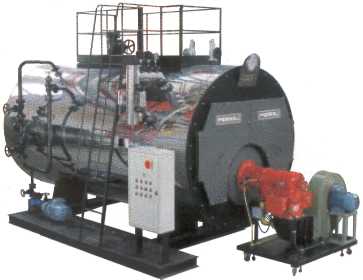

Паровые котлы Vapoprex 3G

Стальной жаротрубный котёл с реверсивной топкой, рабочее давление 12, 15, 25 бар

ОСОБЕННОСТИ КОНСТРУКЦИИ:

VAPOPREX 3G — этот моноблочный парогенератор с трехходовым теплообменником для продуктов сгорания и топкой, предназначенной для сжигания газообразного или жидкого топлива, работающей под давлением. Современный дизайн и использование самых развитых и надежных конструкционных решений, вместе с предельной внимательностью при сборке установки, делают котел:

высокоэффективным и экономичным в работе и в то же время надежным, долговечным и простым в обслуживании;
и гарантирует соответствие котла европейским нормам и правилам.

Материал, используемый для теплообменных частей котла, отвечает действующим нормам контроля промышленных котлов.

Трубные доски имеют скругленные края и большой угол кривизны, что очень полезно для перенесения напряжений материала при нагреве и остывании. Топка имеет большую длину и диаметр. Кроме того, в конструкции топки предусмотрены омега-образные компенсаторы для предотвращения образования большого напряжения во время термической деформации. Как и все поверхности котла, контактирующие с огнем, камера поворота продуктов сгорания выполнена полностью водоохлаждаемой,.

Для обеспечения наилучшего крепления, жаровые трубы сначала развальцовываются, а потом обвариваются по TIG технологии.

Осмотр топки можно производить через люк, расположенный в нижней части поворотной камеры, так же на этом люке установлен смотровой глазок для контроля пламени и штуцер для контроля давления в топке. Осмотр поверхностей нагрева котла можно произвести через люки, расположенные в верхней части котла в нижней части котла.

Трехходовой теплообменник (первый ход в топке, второй и третий в трубах) большой размер топки и поверхности теплообмена обеспечивают высокоэффективный процесс горения и низкий уровень эмиссии NOx. Пламя растягивается на протяжении всей цилиндрической топки и заканчивается в поворотной камере, где дымовые газы поступают в трубы второго хода. В передней поворотной камере дымовые газы направляются в третий ход теплообменника, из которого попадают в дымовую камеру, откуда удаляются в дымовую трубу.

Благодаря такой конструкции, генератор имеет повышенный объем воды и большую поверхность испарения, кроме того котел обладает высокой тепловой инерцией и производит пар высокого качества.

Также, передняя камера имеет две двери, регулируемые по высоте и глубине, эти двери обеспечивают доступ ко всем трубам, для проведения чистки. Задняя дымовая камера оборудована двумя дверцами, обеспечивающими доступ к трубам и подсоединению к дымоходу. Также там есть маленький лючок, для проведения чистки и удаления сажи. Опорная плита горелки, единственная часть генератора подверженная износу, она может быть полностью снята для проведения необходимого техобслуживания огнеупора и размер этой детали регулируется в соответствии с выбранной горелкой. Корпус котла изолирован тонкими матами шлаковаты высокой плотности. После этого корпус обшит нержавеющей сталью.

Котел имеет раму со сплошным основанием, что обеспечивает его устойчивость и позволяет устанавливать дополнительные устройства. Кроме того, для доступа к приборам, расположенным в верхней части, котел оборудован лестницей и площадкой. Парогенератор поставляется с собственным щитом управления, системой питания и аппаратурой контроля и безопасности, в соответствии с действующими нормами. Модуль с гофрированными трубами (устанавливаются по спец. заказу), оборудуется трубами малого диаметра, которые не требуют установки турбулизаторов. Все модели серии 3G обеспечивают КПД как минимум 90%.

РЕКОМЕНДУЕМЫЕ ВИДЫ ТОПЛИВА

Топлива, допускаемые к использованию в моделях как с гофрированными, так и обычными трубами:

природный газ;
сжиженный газ;
газойль;
дизельное топливо;
мазут вязкостью до 50°Е при 50°С.

Для каждого топлива обязательно должна использоваться соответствующая горелка.
